คำอธิบายผลิตภัณฑ์แอปพลิเคชัน:
คุณสมบัติ:
ขวดกลม อาหาร- เครื่องสำอาง ฯลฯ บรรจุลงในกล่องสี่เหลี่ยม
คุณสมบัติ:
1. ออกแบบมาเป็นพิเศษเพื่อบรรจุกล่องหลายขนาดในปริมาณน้อย
2. ด้วยต้นทุนที่ต่ำและต้องการพื้นที่เพียงเล็กน้อยเท่านั้น เหมาะสำหรับกล่องขนาดต่างๆ เป็นเครื่องแบบแนวตั้งที่มีหลายฟังก์ชั่นและใช้เวลาในการเปลี่ยนแม่พิมพ์ไม่นาน
ตัวเรือนสแตนเลส 3.304
4. ระบบควบคุม PLC ขั้นสูงรวมกับแผงควบคุมหน้าจอสัมผัสสีสันสดใสขนาด 5.7 นิ้วได้อย่างง่ายดาย
ตั้งค่าและเปลี่ยนพารามิเตอร์การบรรจุ
ตั้งค่าและเปลี่ยนพารามิเตอร์การบรรจุ
ฟังก์ชั่นและกระบวนการหลักของระบบ

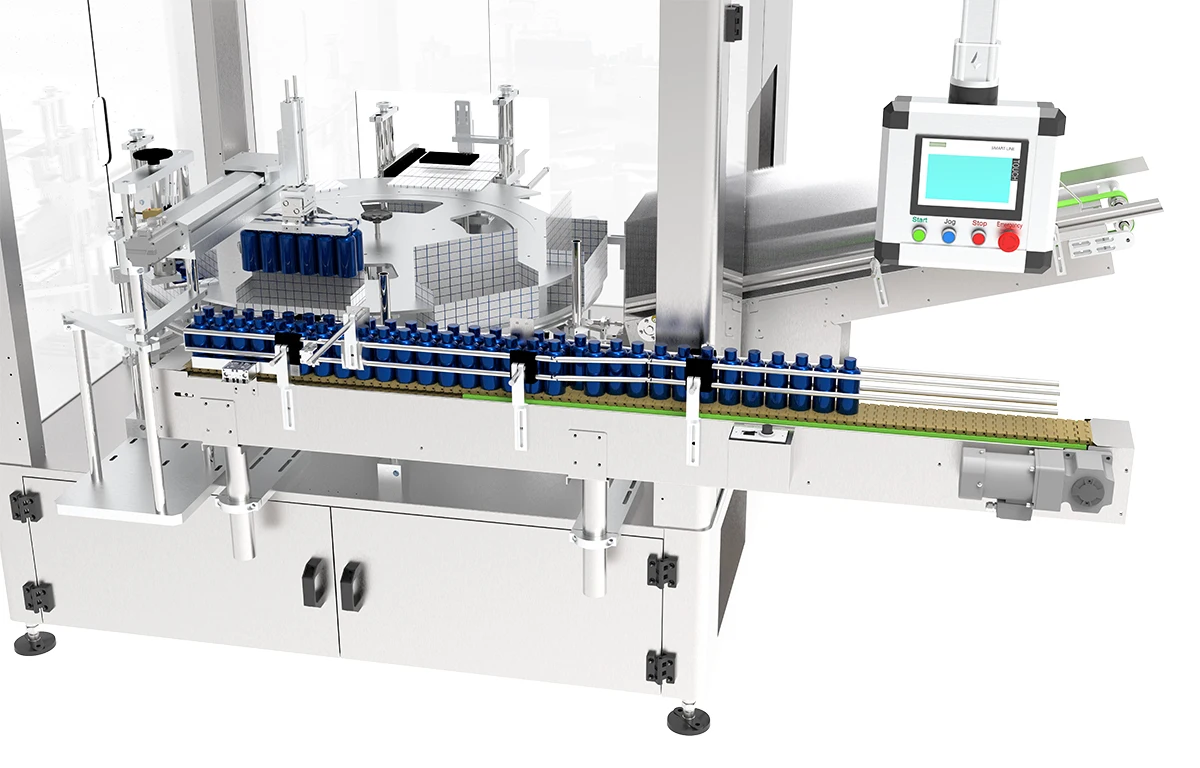

การเชื่อมต่อทางเข้า:เชื่อมต่อโดยตรงกับทางออกของเครื่องบรรจุ เครื่องติดฉลาก ฯลฯ เพื่อให้มั่นใจว่ามีการจัดหาวัสดุอย่างต่อเนื่อง

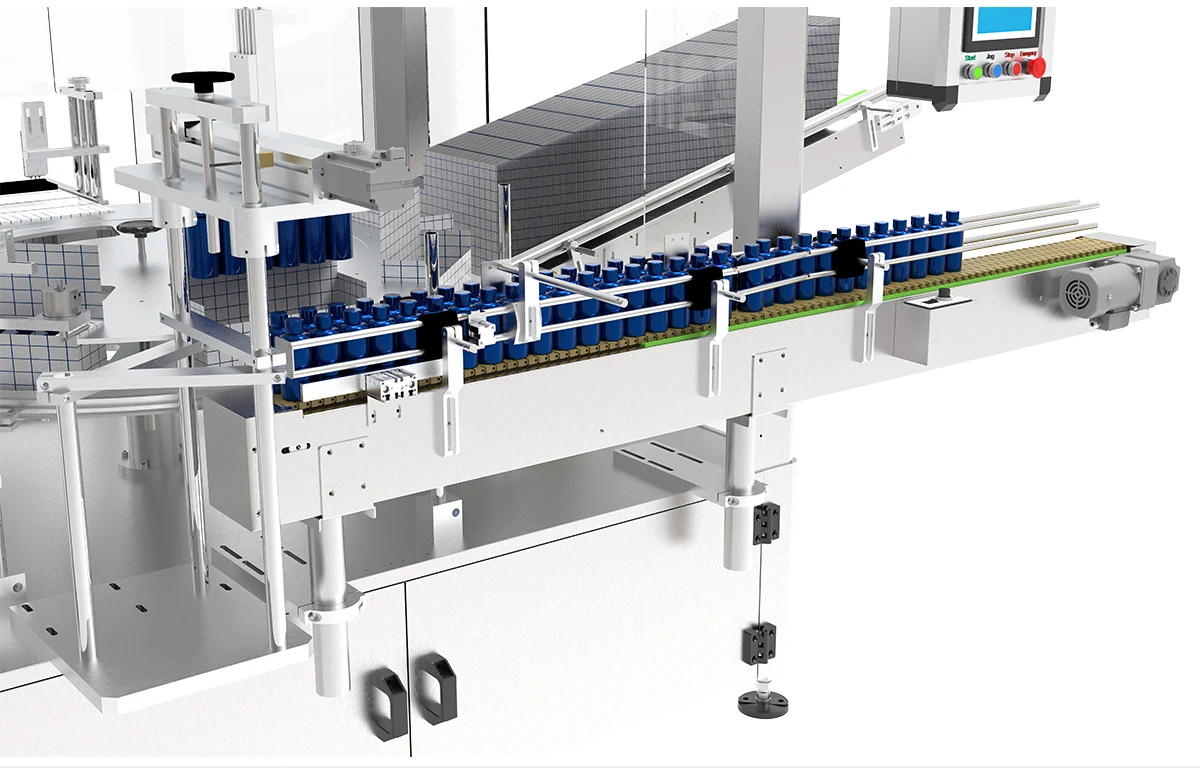

การออกแบบการเบี่ยงแถวคู่-:ฉากกั้นตายตัวถูกตั้งไว้ตรงกลางเพื่อบังคับให้ขวดแถวเดียว-ไหลออกเป็นสองแถว (บรรจุกล่องสองแถว-)
บทบาทของกระบอกสูบด้านข้าง:ที่ด้านหน้าสถานีหยิบกรงเล็บ กระบอกสูบจะดันขวดทั้งสองคอลัมน์เพื่อลดระยะห่างและสร้างรูปแบบการจัดเรียงที่กะทัดรัด ซึ่งสะดวกสำหรับหุ่นยนต์ในการหยิบที่แม่นยำ

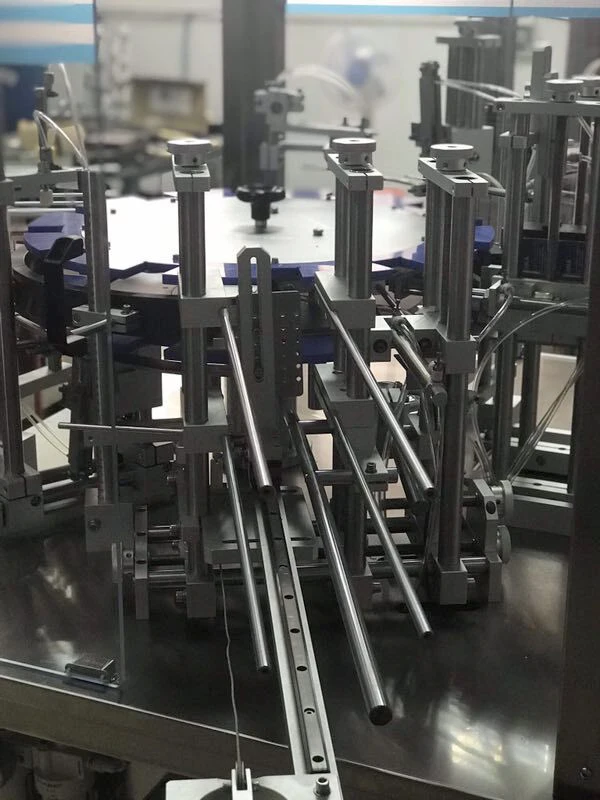

กลไกการหนีบ:โมดูลสกรูที่ขับเคลื่อนด้วยเซอร์โว-เพื่อให้เกิดการเคลื่อนตัวด้านข้างที่มีความแม่นยำสูง- (การวางตำแหน่ง ±0.1 มม.) โดยปรับให้เข้ากับข้อกำหนดตำแหน่งการบรรจุที่แตกต่างกัน การหนีบใช้กระบอกกรามแบบขนาน เข้ากันได้กับขวดประเภทต่างๆ
การออกแบบการเบี่ยงแถวคู่-:ฉากกั้นตายตัวถูกตั้งไว้ตรงกลางเพื่อบังคับให้ขวดแถวเดียว-ไหลออกเป็นสองแถว (บรรจุกล่องสองแถว-)
บทบาทของกระบอกสูบด้านข้าง:ที่ด้านหน้าสถานีหยิบกรงเล็บ กระบอกสูบจะดันขวดทั้งสองคอลัมน์เพื่อลดระยะห่างและสร้างรูปแบบการจัดเรียงที่กะทัดรัด ซึ่งสะดวกสำหรับหุ่นยนต์ในการหยิบที่แม่นยำ
กลไกการหนีบ:โมดูลสกรูที่ขับเคลื่อนด้วยเซอร์โว-เพื่อให้เกิดการเคลื่อนตัวด้านข้างที่มีความแม่นยำสูง- (การวางตำแหน่ง ±0.1 มม.) โดยปรับให้เข้ากับข้อกำหนดตำแหน่งการบรรจุที่แตกต่างกัน การหนีบใช้กระบอกกรามแบบขนาน เข้ากันได้กับขวดประเภทต่างๆ
|
ลักษณะขวด
|
สิ่งสำคัญของการออกแบบแม่พิมพ์
|
การปรับเปลี่ยนกรณี
|
|
โถ
|
V-ไลเนอร์ซิลิโคนร่อง
|
ขวดน้ำแร่/
ขวดแก้วแช่
|
|
ขวดเหลี่ยม
|
ไม้อัดแบน + พื้นผิวกันลื่น-
|
ขวดผงซักฟอกรายวัน
|
|
ขวดรูปทรง
|
กรงเล็บอ่อนสำหรับโปรไฟล์การพิมพ์ 3 มิติ
|
ขวดเครื่องสำอาง Curve
|
|
ขวดเปราะบาง
|
ขากรรไกรหนีบแบบปรับได้พร้อมถุงลมนิรภัย
|
หลอดบรรจุ/ขวดวัคซีน
|
การสลับข้อมูลจำเพาะที่สะดวก:เพียงแต่ต้องปรับพารามิเตอร์ของเครื่องมือควบคุม (เช่น ระยะพิทช์ ความเร็ว) หรือเปลี่ยนชิ้นส่วนของมือจับ ไม่จำเป็นต้อง-ดัดแปลงอุปกรณ์ขนาดใหญ่ รองรับ-การผลิตชุดเล็กหลายสายพันธุ์
ความเข้ากันได้ของแถวเดี่ยว- และสอง-:ระบบเดียวกันนี้สามารถรองรับความต้องการด้านบรรจุภัณฑ์ที่แตกต่างกันผ่านการควบคุมเชิงตรรกะของกระบอกดันด้านข้างและตัวควบคุม
การดำเนินงานต่อเนื่อง:การออกแบบการป้อนแบบไม่หยุด-ช่วยเพิ่มการใช้อุปกรณ์ให้เกิดประโยชน์สูงสุด
ความเข้ากันได้ของแถวเดี่ยว- และสอง-:ระบบเดียวกันนี้สามารถรองรับความต้องการด้านบรรจุภัณฑ์ที่แตกต่างกันผ่านการควบคุมเชิงตรรกะของกระบอกดันด้านข้างและตัวควบคุม
การดำเนินงานต่อเนื่อง:การออกแบบการป้อนแบบไม่หยุด-ช่วยเพิ่มการใช้อุปกรณ์ให้เกิดประโยชน์สูงสุด
รายละเอียดเครื่องใหม่
พารามิเตอร์ทางเทคนิค
|
บรรทัดฐาน
|
พารามิเตอร์
|
|
ประเภทกล่องที่ใช้งานได้
|
กล่องด้านล่างอัตโนมัติ (200×130×H50-150mm)
|
|
ความเร็วในการผลิต
|
15-30 กล่อง/นาที
|
|
เวลาติดตั้งเพิ่มเติม
|
น้อยกว่าหรือเท่ากับ 15 นาที (รวมการเปลี่ยนอะไหล่สเปค)
|
|
การใช้อากาศอัด
|
0.5MPa@200L/นาที
|
|
พลัง
|
1kW
|

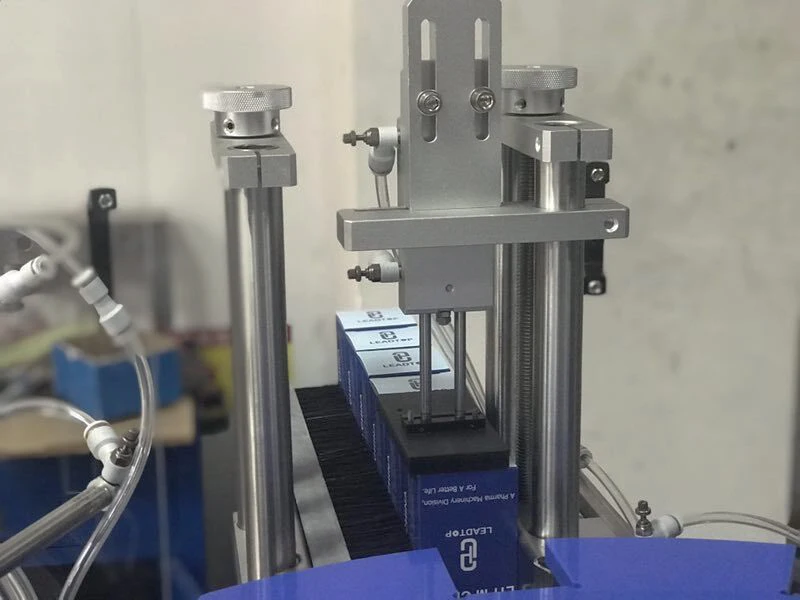

สถานีกล่องที่ไม่มีรูปแบบ
นำกล่องที่ยังไม่ได้ขึ้นรูปมาปรับให้ถูกทิศทางแล้วนำไปวางในสถานี

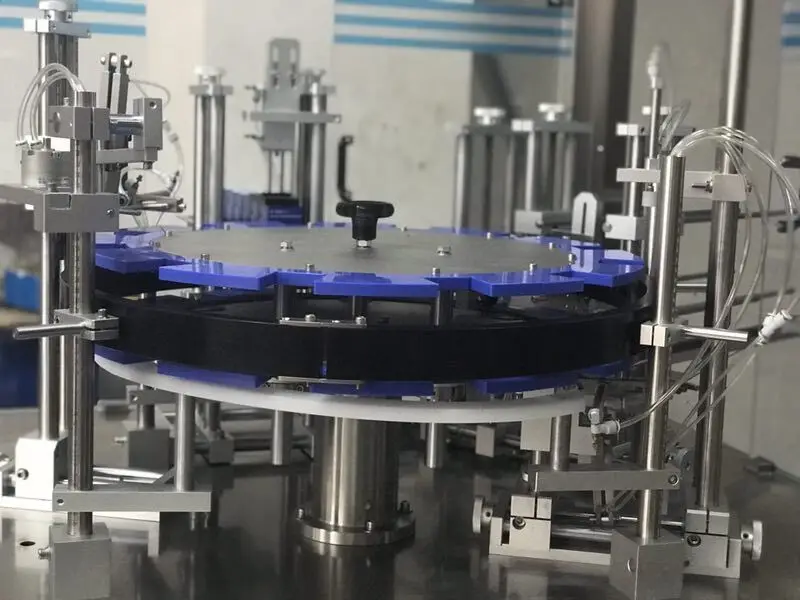

ป้อมปืนหมุน
เพื่อเดินป้อมปืนและจัดส่งกล่องไปยังตำแหน่งอื่น
ผลผลิตผลิตภัณฑ์สำเร็จรูป
กล่องบรรจุสินค้าสำเร็จรูปจะออกมาที่ตำแหน่งนี้
